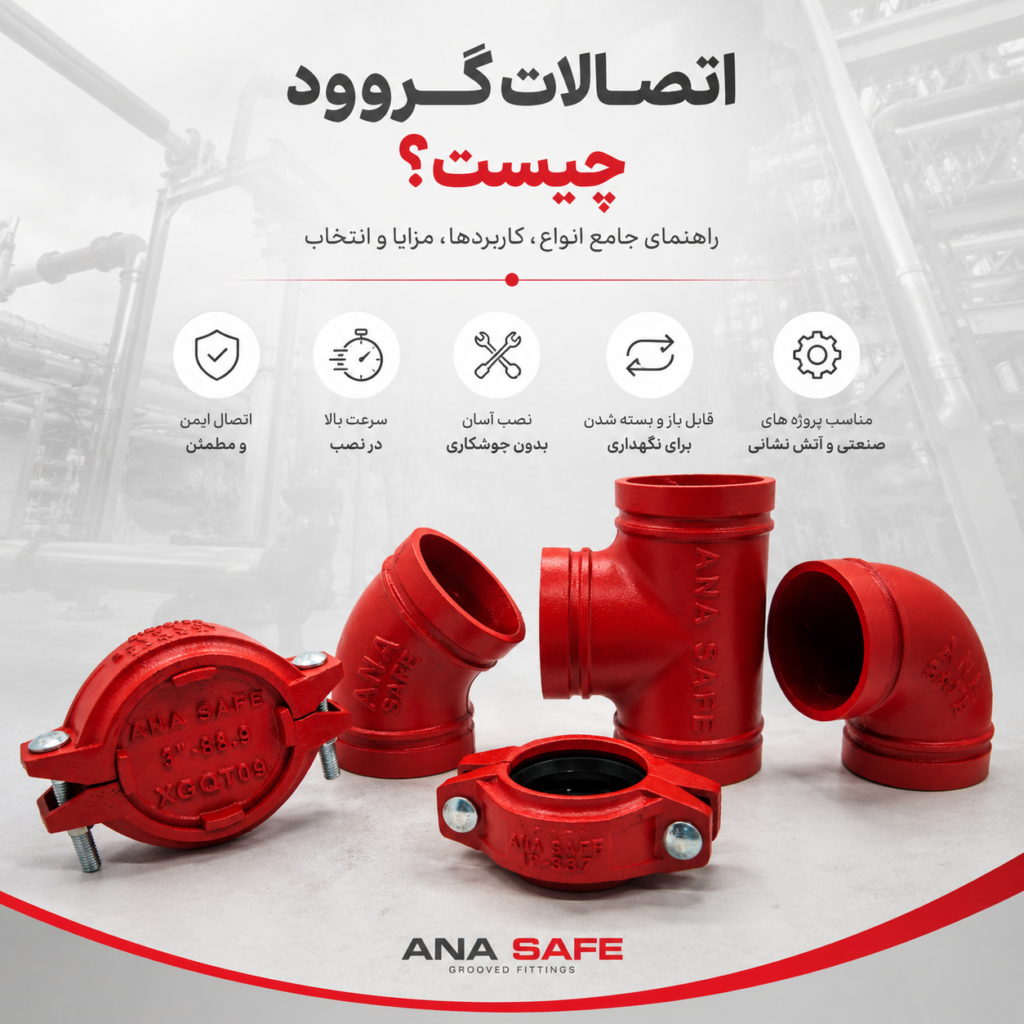

اتصالات گروود چیست؟ راهنمای جامع انواع، کاربردها، مزایا و انتخاب

اتصالات گروود یا Grooved Pipe Fittings که با نام های ویکتالیک یا کلمپی هم شناخته میشوند، یکی از روش‌های کاربردی برای اتصال لوله‌ها در پروژه‌های ساختمانی، صنعتی، تأسیسات مکانیکی و سیستم‌های اطفای حریق هستند. در این روش، به‌جای استفاده از جوشکاری یا رزوه‌کاری، از شیار ایجادشده در انتهای لوله و قطعاتی مانند کوپلینگ گروود، زانو گروود، سه‌راهی گروود و درپوش گروود برای ایجاد اتصال استفاده می‌شود.

استفاده از اتصالات گروود در بسیاری از پروژه‌ها به دلیل سرعت بالای نصب، امکان باز و بسته کردن اتصال، کاهش نیاز به عملیات جوشکاری و انعطاف‌پذیری مناسب، مورد توجه قرار گرفته است.

در این مقاله با انواع اتصالات گروود، نحوه عملکرد، کاربردها، مزایا و نکات مهم هنگام انتخاب و خرید این اتصالات آشنا می‌شویم.

اتصالات گروود چیست؟

اتصالات گروود نوعی سیستم اتصال مکانیکی لوله هستند که بر اساس وجود یک شیار در قسمت انتهایی لوله کار می‌کنند. این شیار با استفاده از یک اتصال مکانیکی مناسب و معمولاً گسکت آب‌بندی، امکان اتصال دو لوله یا اتصال لوله به تجهیزات مختلف را فراهم می‌کند.

در یک سیستم گروود معمولاً چند جزء اصلی وجود دارد:

• لوله دارای شیار
• اتصال گروود
• گسکت آب‌بندی
• کوپلینگ یا مکانیزم اتصال
• پیچ و مهره در مدل‌های مورد نیاز

در واقع، طراحی این سیستم باعث می‌شود که برای ایجاد اتصال نیازی به جوشکاری مستقیم دو لوله وجود نداشته باشد.

به همین دلیل، سیستم لوله‌کشی گروود می‌تواند در پروژه‌هایی که سرعت اجرا اهمیت زیادی دارد، گزینه مناسبی باشد.

اتصالات شیاردار یا گروود چگونه کار می‌کنند؟

عملکرد اتصالات گروود بر پایه ایجاد شیار استاندارد در انتهای

لوله است.

پس از ایجاد شیار، قطعه اتصال روی محل موردنظر قرار می‌گیرد و گسکت در محل آب‌بندی قرار داده می‌شود. سپس بخش‌های اتصال با استفاده از پیچ و مهره یا مکانیزم مخصوص خود محکم می‌شوند.

در نتیجه، یک اتصال مکانیکی ایجاد می‌شود که می‌تواند برای انتقال سیالات در سیستم‌های مختلف مورد استفاده قرار گیرد.

یکی از ویژگی‌های مهم این روش این است که در صورت طراحی و نصب صحیح، اتصال می‌تواند علاوه بر آب‌بندی مناسب، قابلیت تحمل نیروها و شرایط کاری تعریف‌شده برای سیستم را داشته باشد

انواع اتصالات گروود

اتصالات گروود در اشکال و کاربردهای مختلف تولید می‌شوند و انتخاب نوع مناسب به طراحی سیستم لوله‌کشی، مسیر لوله، سایز لوله و شرایط کاری بستگی دارد.

۱. کوپلینگ گروود

کوپلینگ گروود یکی از اصلی‌ترین اجزای سیستم لوله‌کشی

گروود است و برای اتصال دو لوله به یکدیگر مورد استفاده قرار می‌گیرد.

کوپلینگ‌ها بسته به نوع طراحی و کاربرد می‌توانند ویژگی‌های متفاوتی داشته باشند. از جمله موارد مهم در انتخاب کوپلینگ می‌توان به سایز، فشار کاری، نوع لوله و شرایط پروژه اشاره کرد.

۲. زانو گروود ۹۰ درجه

زانو گروود ۹۰ درجه برای تغییر جهت مسیر لوله به اندازه ۹۰ درجه استفاده می‌شود.

این قطعه در پروژه‌هایی که نیاز به تغییر مسیر لوله وجود دارد، کاربرد زیادی دارد و می‌تواند باعث ساده‌تر شدن اجرای مسیر لوله‌کشی شود.

۳. زانو گروود ۴۵ درجه

زانو گروود ۴۵ درجه برای ایجاد تغییر مسیر ۴۵ درجه در سیستم لوله‌کشی استفاده می‌شود.

در برخی مسیرها، تغییر جهت تدریجی‌تر نسبت به زانوی ۹۰ درجه می‌تواند گزینه مناسب‌تری باشد؛ انتخاب نهایی باید بر اساس طراحی و محاسبات پروژه انجام شود.

۴. سه‌راهی گروود

سه‌راهی گروود برای ایجاد یک انشعاب در مسیر لوله‌کشی استفاده می‌شود.

این قطعه در سیستم‌هایی که یک خط اصلی باید به دو مسیر تقسیم شود، کاربرد دارد و یکی از اتصالات مهم در طراحی شبکه‌های لوله‌کشی به شمار می‌رود.

سه‌راهی‌ها می‌توانند در سایزها و پیکربندی‌های مختلف تولید شوند و انتخاب آنها باید بر اساس قطر لوله‌های ورودی و خروجی انجام شود.

۵. درپوش گروود

درپوش گروود برای مسدود کردن انتهای یک مسیر لوله مورد استفاده قرار می‌گیرد.

در پروژه‌های صنعتی و تأسیساتی، ممکن است بخشی از مسیر لوله‌کشی نیاز به بسته شدن داشته باشد. در این شرایط، استفاده از اتصال مناسب برای مسدود کردن مسیر اهمیت زیادی دارد.

کاربرد اتصالات گروود

یکی از دلایل محبوبیت اتصالات گروود، گستردگی کاربرد آنها در سیستم‌های مختلف است.

اتصالات گروود در سیستم اطفای حریق

یکی از شناخته‌شده‌ترین کاربردهای اتصالات گروود، استفاده در سیستم‌های اطفای حریق و اسپرینکلر است.

در این سیستم‌ها، سرعت اجرای شبکه لوله‌کشی، قابلیت تعمیر و نگهداری و دسترسی مناسب به اتصالات اهمیت زیادی دارد.

به همین دلیل، سیستم‌های اتصال مکانیکی گروود در پروژه‌های مختلف آتش‌نشانی مورد استفاده قرار می‌گیرند.

البته انتخاب محصول برای سیستم‌های حفاظت در برابر حریق باید بر اساس الزامات پروژه، فشار کاری، استانداردهای مربوطه و تأییدیه‌های مورد نیاز انجام شود.

اتصالات گروود در تأسیسات مکانیکی ساختمان

از این اتصالات می‌توان در بخش‌هایی از تأسیسات مکانیکی ساختمان نیز استفاده کرد.

برای مثال:

• سیستم‌های آب‌رسانی
• سیستم‌های سرمایش و گرمایش
• خطوط مکانیکی
• سیستم‌های انتقال آب
• برخی شبکه‌های تأسیساتی

نوع اتصال مورد استفاده باید متناسب با سیال، فشار، دما و شرایط کاری سیستم انتخاب شود.

اتصالات گروود در صنایع

در پروژه‌های صنعتی نیز استفاده از اتصالات مکانیکی می‌تواند مزایایی مانند سرعت اجرای بالاتر و سهولت تعمیر و نگهداری ایجاد کند.

بسته به طراحی پروژه، این اتصالات می‌توانند در بخش‌هایی از صنایع مختلف مانند تأسیسات صنعتی، کارخانه‌ها، انبارها و پروژه‌های زیرساختی مورد استفاده قرار گیرند.

مهم‌ترین مزایای اتصالات گروود

سرعت بالای نصب

یکی از مهم‌ترین مزایای اتصالات گروود سرعت اجرای آنها

است.

در روش‌های جوشی، آماده‌سازی، جوشکاری، خنک شدن و بازرسی جوش می‌تواند زمان قابل توجهی از پروژه را به خود اختصاص دهد. در سیستم گروود، اتصال مکانیکی می‌تواند روند اجرای لوله‌کشی را ساده‌تر و سریع‌تر کند.

کاهش نیاز به عملیات جوشکاری

در سیستم‌های گروود، اتصال لوله‌ها با استفاده از مکانیزم مکانیکی انجام می‌شود و در بسیاری از کاربردها نیاز به جوشکاری محل اتصال کاهش پیدا می‌کند.

این موضوع به‌خصوص در پروژه‌هایی که محدودیت انجام عملیات گرم وجود دارد، اهمیت پیدا می‌کند.

امکان باز و بسته کردن اتصال

یکی دیگر از ویژگی‌های مهم این سیستم، امکان دسترسی و جداسازی اتصال برای تعمیرات و تغییرات احتمالی است.

در نتیجه، در برخی پروژه‌ها نگهداری و تعمیر شبکه می‌تواند ساده‌تر شود.

انعطاف‌پذیری سیستم

برخی سیستم‌های گروود با توجه به نوع کوپلینگ و طراحی خود، امکان ایجاد میزان مشخصی از حرکت یا انعطاف در محل اتصال را فراهم می‌کنند.

این ویژگی می‌تواند در طراحی سیستم‌هایی که با لرزش، انبساط یا تغییرات مکانیکی مواجه هستند، اهمیت داشته باشد.

اجرای تمیزتر و سریع‌تر

حذف بسیاری از عملیات مربوط به جوشکاری می‌تواند باعث شود محیط اجرای پروژه تمیزتر و روند نصب منظم‌تر باشد.

البته کیفیت نهایی اتصال همچنان به کیفیت قطعات، آماده‌سازی صحیح لوله و اجرای صحیح اتصال وابسته است.

تفاوت اتصالات گروود با اتصالات جوشی

یکی از سوالات رایج هنگام انتخاب سیستم لوله‌کشی، مقایسه اتصالات گروود و اتصالات جوشی است.

در اتصال جوشی، لوله و اتصال از طریق فرآیند جوشکاری به یکدیگر متصل می‌شوند؛ در حالی که در سیستم گروود، اتصال از طریق شیار، گسکت و مکانیزم مکانیکی انجام می‌شود.

به طور کلی:

البته این جدول به معنی برتری مطلق یک روش نسبت به روش دیگر نیست. انتخاب بین اتصال گروود و جوشی باید بر اساس شرایط فنی و الزامات هر پروژه انجام شود.
