تفاوت سیستم گروود با فلنج و جوشکاری | مقایسه کامل مزایا، هزینه و سرعت اجرا
در صنایع تأسیساتی، آتشنشانی، نفت و گاز، پتروشیمی و خطوط انتقال سیالات، انتخاب روش مناسب اتصال لولهها تأثیر مستقیمی بر هزینه اجرا، سرعت نصب، ایمنی و هزینههای نگهداری پروژه دارد. در سالهای گذشته بیشتر پروژهها با استفاده از اتصالات فلنجی یا جوشکاری اجرا میشدند، اما امروزه سیستم گروود (Grooved Piping System) به عنوان یکی از مدرنترین روشهای اتصال لوله در بسیاری از پروژههای صنعتی جایگزین روشهای سنتی شده است.
اتصالات گروود به دلیل سرعت نصب بالا، کاهش هزینههای نیروی انسانی، عدم نیاز به جوشکاری در محل پروژه و سهولت تعمیرات، به انتخاب اول بسیاری از پیمانکاران و مهندسان تبدیل شدهاند. اما آیا سیستم گروود در همه شرایط بهتر از فلنج و جوشکاری است؟ در این مقاله تفاوت سیستم گروود با فلنج و جوشکاری را به طور کامل بررسی میکنیم.
سیستم گروود چیست؟
سیستم گروود روشی مکانیکی برای اتصال لولهها است که در آن ابتدا در انتهای لوله شیار یا Groove ایجاد میشود. سپس با استفاده از کوپلینگ گروود، گسکت آببندی و پیچ و مهره، اتصال بین دو لوله برقرار میشود.
مهمترین اجزای سیستم گروود عبارتاند از:
- کوپلینگ گروود
- گسکت گروود
- بست گروود
- سه راهی گروود
- زانویی گروود
- تبدیل گروود
- فلنج آداپتور گروود
این سیستم در شبکههای آتشنشانی، موتورخانهها، سیستمهای HVAC، صنایع معدنی، نیروگاهها و خطوط انتقال آب کاربرد گستردهای دارد.
سیستم فلنجی چیست؟
در سیستم فلنجی، دو فلنج به انتهای لوله متصل میشوند و
سپس با استفاده از پیچ و مهره و گسکت به یکدیگر بسته میشوند. این روش یکی از قدیمیترین روشهای اتصال لوله در صنعت است و هنوز هم در بسیاری از صنایع سنگین مورد استفاده قرار میگیرد.
فلنجها در انواع مختلفی تولید میشوند:
- Weld Neck
- Slip On
- Blind
- Socket Weld
- Threaded
هر کدام از این فلنجها کاربرد خاصی دارند و بسته به فشار و دمای سیستم انتخاب میشوند.
سیستم جوشکاری چیست؟
در اتصال جوشی، دو قطعه لوله به صورت دائمی توسط جوش به یکدیگر متصل میشوند. این روش یکی از مقاومترین روشهای اتصال لوله محسوب میشود و در صنایع نفت، گاز و پتروشیمی کاربرد فراوانی دارد.
جوشکاری نیازمند تجهیزات تخصصی، نیروی انسانی ماهر، بازرسی فنی و رعایت الزامات ایمنی است. همچنین هرگونه تغییر یا تعمیر در خطوط جوشی معمولاً زمانبر و پرهزینه خواهد بود.

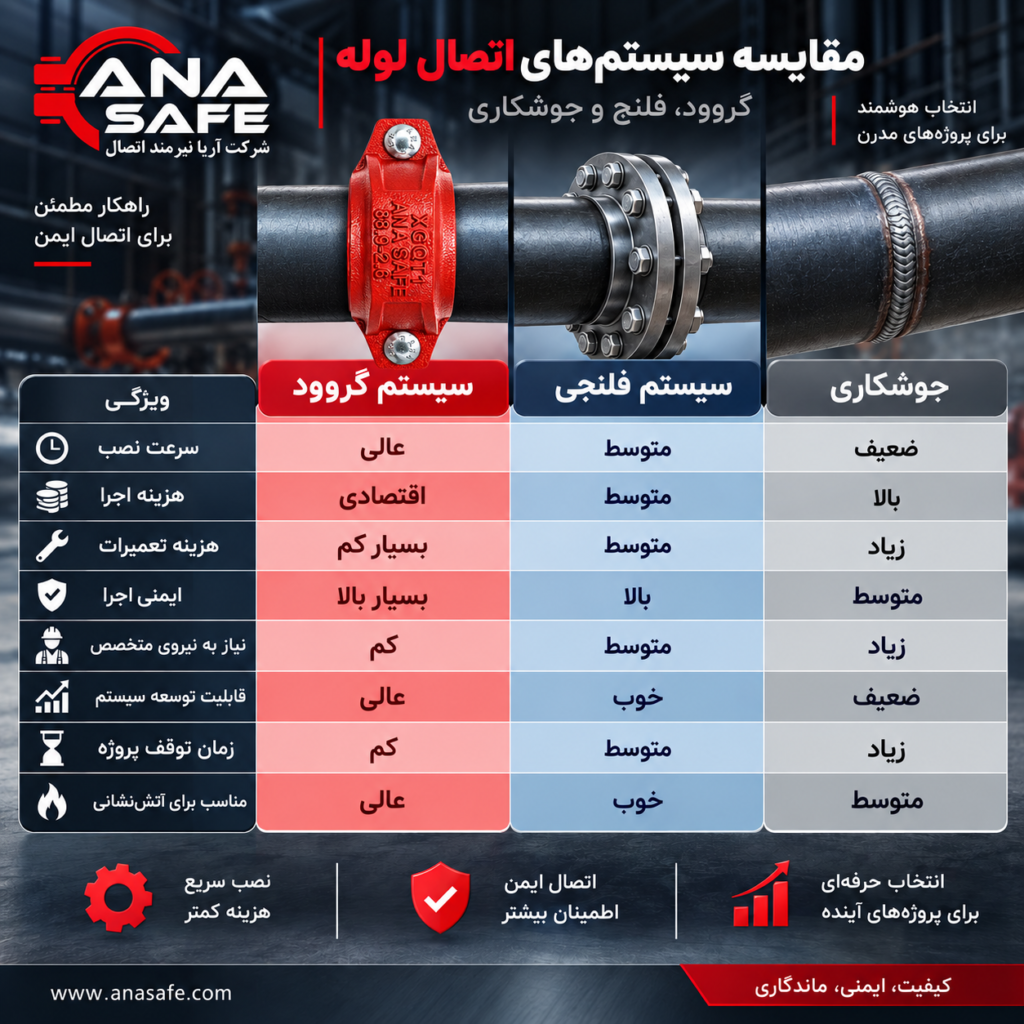

مقایسه سرعت نصب
یکی از مهمترین مزایای سیستم گروود نسبت به فلنج و جوشکاری، سرعت اجرای بسیار بالای آن است.
در سیستم جوشی، عملیات برش، آمادهسازی لبهها، جوشکاری، تست جوش و رنگآمیزی باید انجام شود. در سیستم فلنجی نیز نصب فلنج، جوشکاری فلنج و مونتاژ پیچ و مهره زمان قابل توجهی نیاز دارد.
اما در سیستم گروود تنها کافی است شیار روی لوله ایجاد شده و کوپلینگ نصب شود. همین موضوع باعث میشود سرعت اجرای پروژه به شکل چشمگیری افزایش پیدا کند
در بسیاری از پروژهها اجرای سیستم گروود تا ۵۰ درصد سریعتر از سیستم فلنجی و چندین برابر سریعتر از جوشکاری انجام میشود.
مقایسه هزینه اجرا
بسیاری از افراد تصور میکنند قیمت اتصالات گروود از فلنج و جوشکاری بیشتر است؛ اما هنگام محاسبه هزینه کل پروژه باید هزینه نیروی انسانی، تجهیزات، زمان اجرا و هزینه توقف پروژه نیز در نظر گرفته شود.
- در پروژههای بزرگ، استفاده از اتصالات گروود معمولاً باعث کاهش هزینه نهایی میشود زیرا:
- نیاز به دستگاه جوش کمتر است.
- مصرف الکترود و سیم جوش حذف میشود.
- هزینه تست جوش کاهش مییابد.
- مدت زمان اجرای پروژه کمتر میشود.
تعداد نیروهای اجرایی کاهش پیدا میکند.
مقایسه تعمیر و نگهداری
در زمان تعمیرات، تفاوت سیستم گروود با جوشکاری کاملاً مشخص میشود.
در سیستم جوشی برای تعویض یک قطعه باید بخشی از خط لوله بریده شود و مجدداً عملیات جوشکاری انجام گیرد. این موضوع علاوه بر هزینه بالا، باعث توقف طولانی سیستم میشود.
در سیستم فلنجی نیز باز و بسته کردن تعداد زیادی پیچ و مهره زمانبر است.
اما در سیستم گروود تنها با باز کردن چند پیچ میتوان قطعه مورد نظر را تعویض کرد. به همین دلیل بسیاری از مراکز صنعتی، بیمارستانها و ساختمانهای بزرگ استفاده از اتصالات گروود را ترجیح میدهند.
مقایسه ایمنی
- جوشکاری در محیطهای صنعتی همواره با خطراتی مانند:
- آتشسوزی
- انفجار
- سوختگی
تولید دود و گازهای مضر
همراه است.
در مقابل، سیستم گروود یک اتصال مکانیکی محسوب میشود و نیازی به شعله یا عملیات داغ ندارد. به همین دلیل در پروژههایی که محدودیت ایمنی دارند، استفاده از سیستم گروود گزینه مناسبتری است.
مقایسه انعطافپذیری در برابر لرزش
سیستمهای لولهکشی صنعتی همواره در معرض لرزش، ضربه و انبساط و انقباض حرارتی قرار دارند.
اتصالات جوشی تقریباً صلب هستند و تنشهای ایجاد شده را مستقیماً به لوله منتقل میکنند.
اما بسیاری از کوپلینگهای گروود دارای انعطافپذیری کنترل شده هستند و میتوانند بخشی از ارتعاشات سیستم را جذب کنند. این ویژگی عمر مفید شبکه لولهکشی را افزایش میدهد.
مقایسه عملکرد در سیستمهای آتشنشانی
امروزه اکثر پروژههای آتشنشانی مدرن در جهان با استفاده از سیستم گروود اجرا میشوند.
- دلایل این موضوع عبارتاند از:
- سرعت نصب بالا
- سهولت توسعه شبکه
- تعمیرات آسان
- کاهش زمان خاموشی سیستم
قابلیت اطمینان بالا
به همین دلیل در بسیاری از پروژههای اسپرینکلر و اطفای حریق، اتصالات گروود جایگزین روشهای سنتی شدهاند.
مزایای اصلی سیستم گروود
- مهمترین مزایای اتصالات گروود عبارتاند از:
- نصب سریع و آسان
- کاهش هزینه نیروی انسانی
- عدم نیاز به جوشکاری در محل
- سهولت تعمیر و نگهداری
- ایمنی بیشتر هنگام اجرا
- کاهش زمان توقف خطوط تولید
- امکان توسعه آسان شبکه
- مقاومت مناسب در برابر لرزش
مناسب برای سیستمهای آتشنشانی و تأسیسات صنعتی
چرا پروژههای جدید به سمت سیستم گروود میروند؟
با افزایش هزینه نیروی کار و اهمیت کاهش زمان اجرای
پروژهها، بسیاری از کارفرمایان به دنبال روشهایی هستند که ضمن حفظ کیفیت، هزینه و زمان اجرا را نیز کاهش دهند.
سیستم گروود دقیقاً به همین دلیل محبوب شده است. این فناوری امکان اجرای سریعتر، نگهداری آسانتر و کاهش هزینههای بلندمدت را فراهم میکند. به همین علت امروزه در بسیاری از پروژههای بزرگ صنعتی، تجاری و ساختمانی استفاده از اتصالات گروود به یک استاندارد تبدیل شده است.
جمعبندی
در مقایسه بین سیستم گروود، فلنج و جوشکاری نمیتوان یک نسخه واحد برای همه پروژهها ارائه کرد. با این حال در بسیاری از پروژههای تأسیساتی، آتشنشانی و صنعتی، سیستم گروود به دلیل سرعت نصب بالا، هزینه نگهداری کمتر، ایمنی بیشتر و سهولت تعمیرات، گزینهای اقتصادیتر و کارآمدتر محسوب میشود.
اگر هدف شما اجرای سریع پروژه، کاهش هزینههای اجرایی و دسترسی آسان به تعمیرات آینده باشد، استفاده از اتصالات گروود میتواند انتخابی هوشمندانه و حرفهای باشد.
سوالات متداول (FAQ)
آیا سیستم گروود از جوشکاری مقاومتر است؟
مقاومت هر دو سیستم به شرایط طراحی بستگی دارد، اما سیستم گروود در بسیاری از کاربردهای صنعتی و آتشنشانی عملکرد بسیار قابل اعتمادی دارد و در عین حال تعمیرات آسانتری ارائه میدهد.
مهمترین مزیت اتصالات گروود چیست؟
سرعت نصب بالا، کاهش هزینههای اجرایی و سهولت تعمیر و نگهداری مهمترین مزایای سیستم گروود هستند.
آیا اتصالات گروود برای سیستم اطفای حریق مناسب هستند؟
بله. امروزه بخش بزرگی از شبکههای اسپرینکلر و اطفای حریق جهان با استفاده از اتصالات گروود اجرا میشوند.
آیا سیستم گروود میتواند جایگزین فلنج شود؟
در بسیاری از پروژهها بله. اما انتخاب نهایی به فشار کاری، نوع
سیال، استانداردهای پروژه و الزامات کارفرما بستگی دارد.
هنگام خرید اتصالات گروود به چه نکاتی باید توجه کرد؟
کیفیت کوپلینگ، جنس گسکت، استاندارد تولید، فشار کاری مجاز، کیفیت پوشش رنگ و اعتبار تولیدکننده از مهمترین مواردی هستند که باید بررسی شوند
