تفاوت Roll Grooved و Cut Grooved چیست؟ بررسی کامل گروود رول و کات

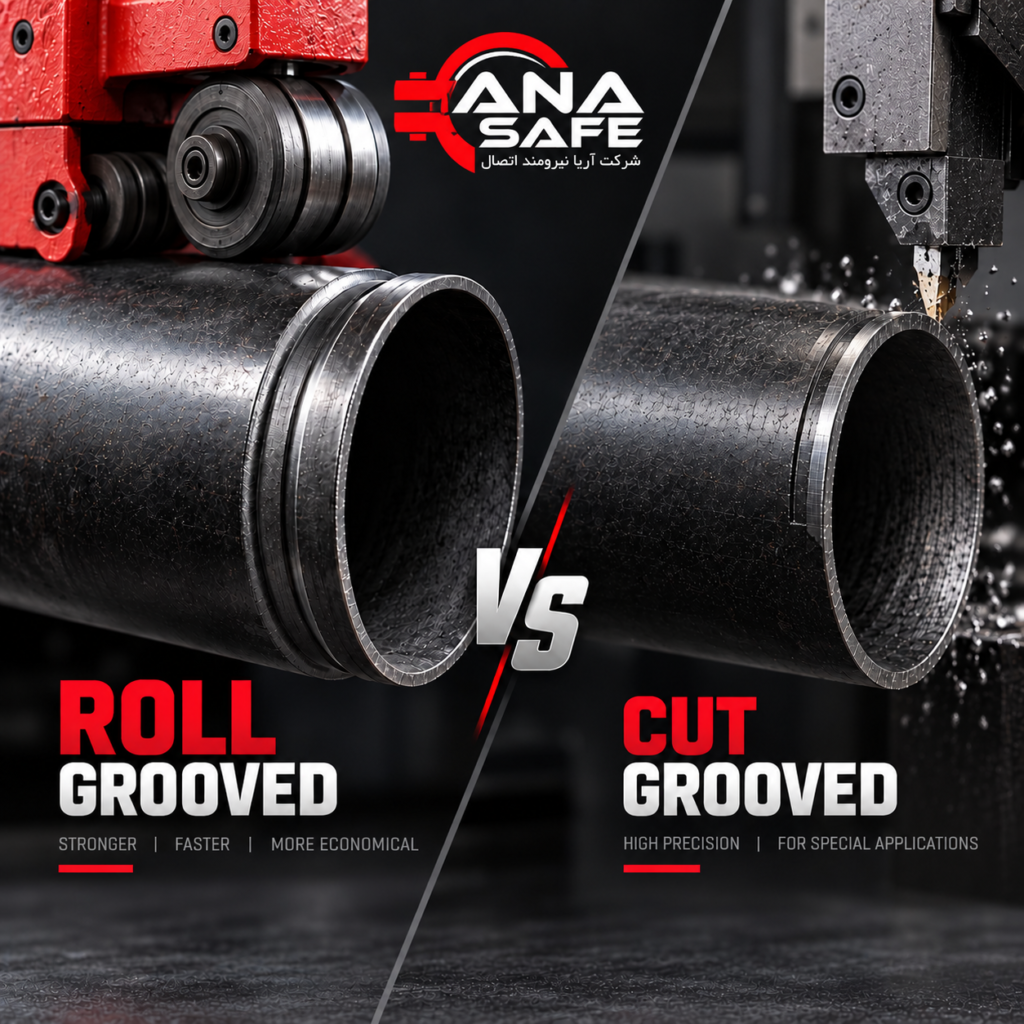

تفاوت Roll Grooved و Cut Grooved در یک نگاه

سیستم‌های اتصال گروود (Grooved Piping System) یکی از روش‌های کاربردی و سریع برای اتصال لوله‌ها در پروژه‌های تأسیسات مکانیکی، آتش‌نشانی، سیستم‌های HVAC، آب‌رسانی و بسیاری از کاربردهای صنعتی هستند. در این روش، اتصال لوله و فیتینگ با استفاده از شیار (Groove)، کوپلینگ و گسکت انجام می‌شود و برخلاف روش‌های جوشی، برای اتصال بسیاری از خطوط نیازی به جوشکاری در محل پروژه وجود ندارد.

یکی از مهم‌ترین نکاتی که هنگام انتخاب لوله و سیستم گروود باید به آن توجه کرد، نوع ایجاد شیار روی لوله است. شیارهای گروود به‌طور کلی به دو روش اصلی ایجاد می‌شوند:

• Roll Grooved (رول گروود)
• Cut Grooved (کات گروود)

اگرچه هر دو روش برای ایجاد شیار مناسب اتصال گروود استفاده می‌شوند، اما نحوه ایجاد شیار، میزان برداشت فلز از

لوله، ضخامت باقی‌مانده دیواره و برخی کاربردهای آنها با یکدیگر تفاوت دارد.

در این مقاله تفاوت Roll Grooved و Cut Grooved را به زبان ساده اما فنی بررسی می‌کنیم.

Roll Grooved چیست؟

در روش Roll Grooving یا شیارزنی غلتکی، شیار با استفاده از نیروی مکانیکی غلتک روی سطح خارجی لوله ایجاد می‌شود.

در این روش، یک دستگاه مخصوص، غلتک را روی محل مشخصی از لوله فشار می‌دهد و با تغییر شکل موضعی دیواره لوله، شیار مورد نیاز برای نصب کوپلینگ گروود ایجاد می‌شود.

نکته مهم این است که در روش Roll Grooved، برخلاف Cut Grooved، برای ایجاد شیار معمولاً بخشی از فلز دیواره لوله بریده و خارج نمی‌شود؛ بلکه فلز در محل شیار تغییر شکل داده و به داخل لوله جابه‌جا می‌شود.

به همین دلیل به این روش اصطلاحاً شیارزنی غلتکی یا شیارزنی رول گفته می‌شود.

Cut Grooved چیست؟

در روش Cut Grooving، شیار با استفاده از عملیات ماشین‌کاری ایجاد می‌شود. در این روش، بخشی از ضخامت دیواره لوله در محل مورد نظر برداشته می‌شود تا شیار مورد نیاز برای قرارگیری کوپلینگ ایجاد شود.

بنابراین تفاوت اساسی Cut Grooved با Roll Grooved این است که در Cut Grooved، برخلاف رول گروود، مقداری از فلز دیواره لوله حذف می‌شود.

مهم‌ترین تفاوت: نحوه ایجاد شیار

اصلی‌ترین تفاوت این دو روش به نحوه ایجاد Groove مربوط می‌شود.

در Roll Grooved، غلتک دستگاه به دیواره خارجی لوله فشار وارد می‌کند و باعث ایجاد تغییر شکل کنترل‌شده در لوله می‌شود.

اما در Cut Grooved، ابزار برش بخشی از دیواره لوله را برمی‌دارد و شیار ایجاد می‌کند.

به زبان ساده:

Roll Grooved = شکل‌دهی و جابه‌جایی فلز

Cut Grooved = برداشت و حذف بخشی از فلز

همین تفاوت باعث می‌شود مشخصات فنی، ضخامت لوله و نوع کوپلینگ مورد استفاده در انتخاب روش مناسب اهمیت زیادی داشته باشد.

مزایای Roll Grooved

رول گروود به دلیل سرعت مناسب اجرا و سازگاری با بسیاری از سیستم‌های لوله‌کشی گروود، در پروژه‌های مختلف مورد استفاده قرار می‌گیرد.

۱. سرعت بالای اجرای شیار

دستگاه‌های رول گروود می‌توانند در مدت زمان نسبتاً کوتاهی شیار مورد نیاز را روی لوله ایجاد کنند. این موضوع در پروژه‌های بزرگ که تعداد زیادی اتصال گروود دارند، اهمیت زیادی دارد.

۲. عدم نیاز به برداشت فلز

در Roll Grooving، شیار با تغییر شکل لوله ایجاد می‌شود و مانند روش Cut Grooving، عملیات اصلی بر پایه تراشیدن و خارج کردن فلز نیست.

۳. مناسب برای اجرای سریع پروژه

سیستم‌های گروود به‌طور کلی برای کاهش زمان نصب طراحی

شده‌اند و استفاده از شیار رول‌شده می‌تواند با این رویکرد هماهنگ باشد.

۴. مناسب برای بسیاری از سیستم‌های تأسیساتی

Roll Grooved در بسیاری از سیستم‌های آب‌رسانی، آتش‌نشانی، تهویه مطبوع و تأسیسات مکانیکی مورد استفاده قرار می‌گیرد؛ البته انتخاب نهایی باید براساس مشخصات لوله و الزامات سازنده کوپلینگ انجام شود.

مزایای Cut Grooved

Cut Grooved نیز در شرایط مشخصی می‌تواند انتخاب مناسبی باشد.

۱. امکان ایجاد شیار روی برخی لوله‌ها

در بعضی کاربردها و براساس مشخصات فنی سیستم، شیار برشی می‌تواند روش مناسبی برای آماده‌سازی لوله باشد.

۲. کنترل دقیق عملیات ماشین‌کاری

در صورت استفاده از تجهیزات مناسب و رعایت ابعاد

تعیین‌شده، می‌توان شیار را مطابق مشخصات مورد نیاز سیستم ایجاد کرد.

۳. کاربرد در شرایط خاص

انتخاب Cut Grooved معمولاً باید براساس نوع لوله، ضخامت دیواره، فشار کاری، استاندارد طراحی و مشخصات کوپلینگ انجام شود و نمی‌توان آن را بدون بررسی جایگزین Roll Grooved کرد.

آیا Roll Grooved بهتر از Cut Grooved است؟

• پاسخ این سؤال به شرایط پروژه بستگی دارد.
• نمی‌توان گفت در تمام پروژه‌ها Roll Grooved بهتر از Cut Grooved است یا برعکس. انتخاب روش مناسب به عواملی مانند:
• جنس لوله
• قطر لوله
• ضخامت دیواره
• فشار کاری
• دمای کاری
• نوع سیال
• استاندارد طراحی
• نوع کوپلینگ

الزامات سازنده فیتینگ و اتصالات گروود

کاربرد سیستم

وابسته است.

بنابراین قبل از اجرای شیار، باید مشخصات فنی لوله و کوپلینگ بررسی شود.

تأثیر نوع شیار بر انتخاب کوپلینگ گروود

یکی از اشتباهات رایج این است که تصور شود هر کوپلینگ گروود را می‌توان روی هر نوع شیار نصب کرد.

در واقع، ابعاد Groove باید با مشخصات کوپلینگ و فیتینگ مورد استفاده مطابقت داشته باشد.

پارامترهایی مانند قطر خارجی لوله، عرض شیار، عمق شیار، فاصله شیار از انتهای لوله و قطر شیار باید مطابق مشخصات فنی تعیین‌شده باشند.

اگر ابعاد شیار صحیح نباشد، ممکن است کوپلینگ به‌درستی روی لوله قرار نگیرد یا عملکرد اتصال تحت تأثیر قرار بگیرد.

به همین دلیل کنترل کیفیت شیار یکی از مهم‌ترین مراحل اجرای سیستم لوله‌کشی گروود است.

آیا Cut Grooved باعث ضعیف شدن لوله می‌شود؟

از آنجا که در Cut Grooving بخشی از فلز دیواره لوله برداشته می‌شود، کاهش ضخامت در محل شیار یکی از موضوعات مهم طراحی و اجراست.

به همین دلیل استفاده از این روش باید مطابق الزامات فنی مربوط به نوع لوله و سیستم اتصال انجام شود.

در مقابل، در Roll Grooving فلز به‌جای اینکه به‌صورت تراشیده از لوله خارج شود، دچار تغییر شکل می‌شود. با این حال، این موضوع به معنی بی‌اهمیت بودن ضخامت لوله در رول گروود نیست؛ زیرا ضخامت، جنس و مشخصات لوله باید با الزامات شیارزنی و کوپلینگ مطابقت داشته باشد.

کاربرد Roll Grooved و Cut Grooved در سیستم‌های آتش‌نشانی

اتصالات گروود در بسیاری از پروژه‌های سیستم اطفای حریق و لوله‌کشی آتش‌نشانی مورد استفاده قرار می‌گیرند.

در چنین پروژه‌هایی موضوعاتی مانند فشار کاری، الزامات استاندارد، نوع لوله، نوع کوپلینگ و تأییدیه‌های مورد نیاز اهمیت بسیار زیادی دارند.

بنابراین صرفاً انتخاب Roll Grooved یا Cut Grooved کافی نیست و باید کل سیستم شامل لوله، شیار، گسکت، کوپلینگ و اتصالات گروود به‌صورت یک مجموعه هماهنگ انتخاب و اجرا شود.

کدام روش برای پروژه شما مناسب‌تر است؟

برای انتخاب بین Roll Grooved و Cut Grooved بهتر است ابتدا مشخصات زیر بررسی شود:

۱. نوع لوله:

لوله فولادی، کربن استیل یا سایر انواع لوله‌ها ممکن است الزامات متفاوتی داشته باشند.

۲. ضخامت لوله:

حداقل ضخامت مورد نیاز برای ایجاد شیار باید با الزامات

سیستم مطابقت داشته باشد.

۳. فشار کاری:

سیستم‌های با فشارهای مختلف ممکن است به مشخصات متفاوتی برای شیار و کوپلینگ نیاز داشته باشند.

۴. استاندارد پروژه:

در پروژه‌های صنعتی و به‌خصوص پروژه‌های آتش‌نشانی، رعایت استاندارد و مشخصات فنی پروژه اهمیت ویژه‌ای دارد.

۵. مشخصات سازنده کوپلینگ:

همیشه باید ابعاد شیار مطابق دستورالعمل سازنده اتصال گروود انتخاب شود.

جمع‌بندی تفاوت Roll Grooved و Cut Grooved

به‌طور خلاصه، هر دو روش برای آماده‌سازی لوله جهت اتصال با سیستم گروود استفاده می‌شوند، اما تفاوت اصلی آنها در نحوه ایجاد شیار است.

در Roll Grooved، شیار با استفاده از غلتک و از طریق تغییر شکل کنترل‌شده دیواره لوله ایجاد می‌شود و فلز به شکل تراشیده از لوله خارج نمی‌شود.

در Cut Grooved، شیار از طریق برداشت مکانیکی بخشی از فلز دیواره لوله ایجاد می‌شود.

بنابراین انتخاب بین این دو روش باید بر اساس نوع و ضخامت لوله، فشار و شرایط کاری، استاندارد پروژه و مشخصات فنی کوپلینگ و اتصالات گروود انجام شود.

در نهایت، اجرای صحیح شیار به اندازه انتخاب خود اتصال گروود اهمیت دارد. شیار خارج از محدوده مجاز می‌تواند باعث ایجاد مشکل در نصب کوپلینگ و عملکرد سیستم شود؛ بنابراین کنترل ابعاد Groove و رعایت دستورالعمل سازنده، بخش مهمی از یک اجرای استاندارد و مطمئن سیستم لوله‌کشی گروود است.

سوالات متداول

تفاوت اصلی Roll Grooved و Cut Grooved چیست؟

در Roll Grooved شیار با تغییر شکل مکانیکی دیواره لوله ایجاد می‌شود، اما در Cut Grooved بخشی از فلز دیواره لوله برداشته می‌شود.

آیا Roll Grooved و Cut Grooved قابل جایگزینی با

یکدیگر هستند؟

خیر. انتخاب روش باید بر اساس مشخصات لوله، کوپلینگ، فشار کاری و الزامات استاندارد پروژه انجام شود.

کدام روش برای سیستم آتش‌نشانی مناسب است؟

هر دو روش می‌توانند در شرایط مشخص کاربرد داشته باشند، اما روش مورد استفاده باید با مشخصات فنی سیستم، لوله و کوپلینگ و الزامات پروژه آتش‌نشانی مطابقت داشته باشد.

آیا نوع شیار روی عملکرد کوپلینگ تأثیر دارد؟

بله. ابعاد و مشخصات شیار باید با الزامات کوپلینگ مطابقت داشته باشد تا اتصال به‌درستی نصب و عملکرد مورد انتظار آن حفظ شود.

آیا Roll Grooving باعث برش خوردن لوله می‌شود؟

در روش Roll Grooving، شیار اساساً از طریق تغییر شکل و جابه‌جایی فلز ایجاد می‌شود، نه با تراشیدن و خارج کردن فلز به روش Cut Grooving.
